CSI 446 Lecture, Fall 2012

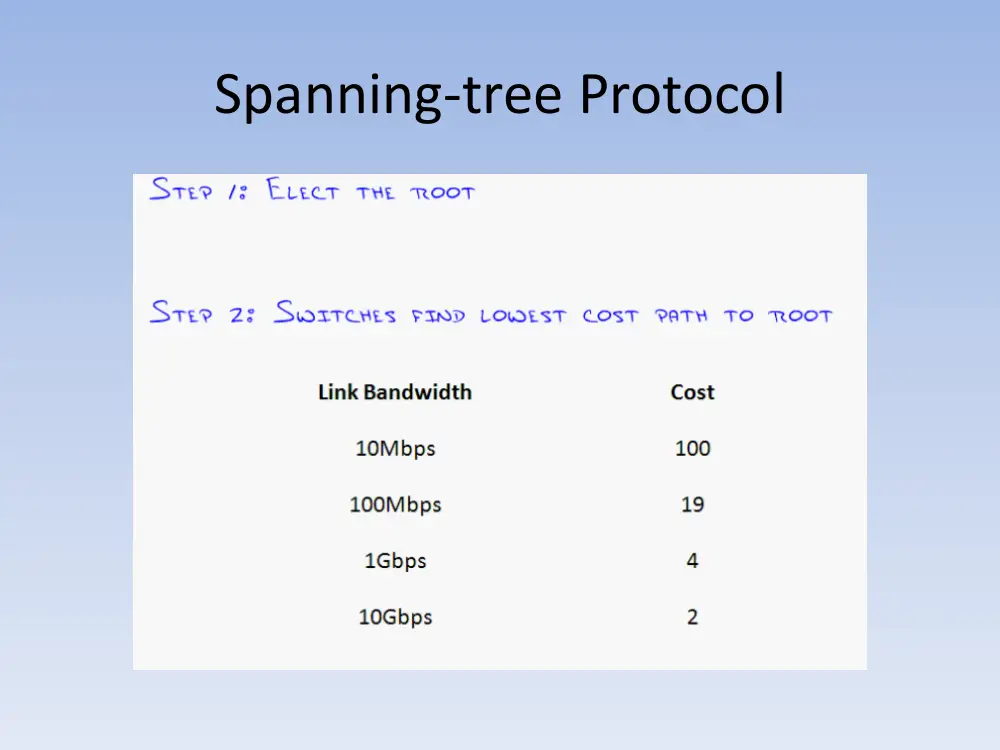

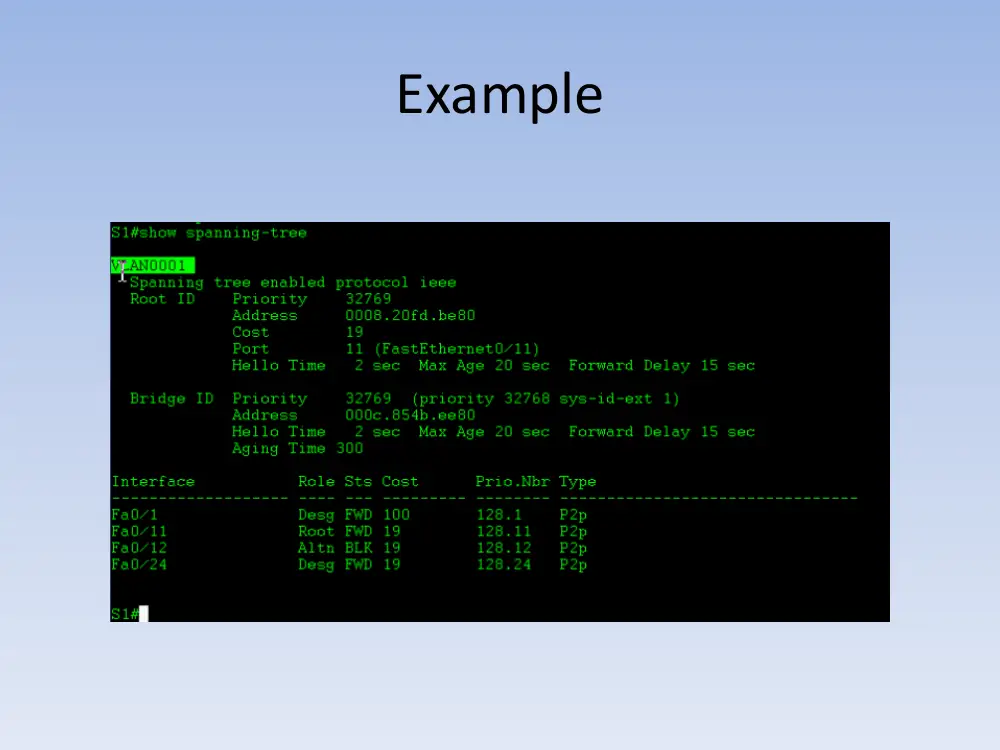

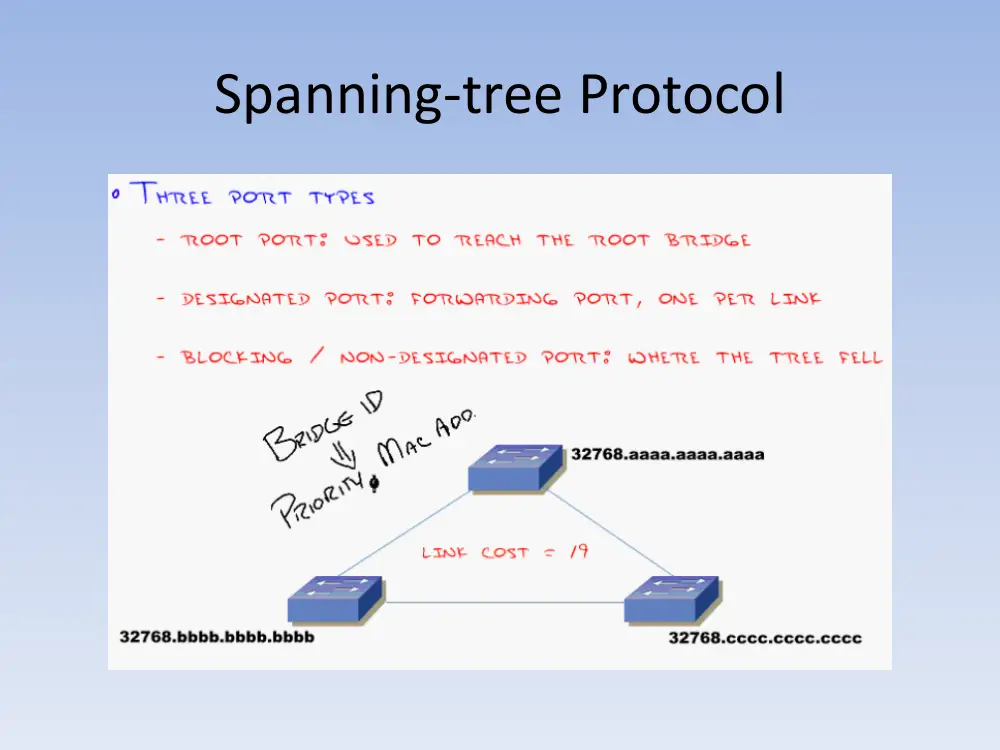

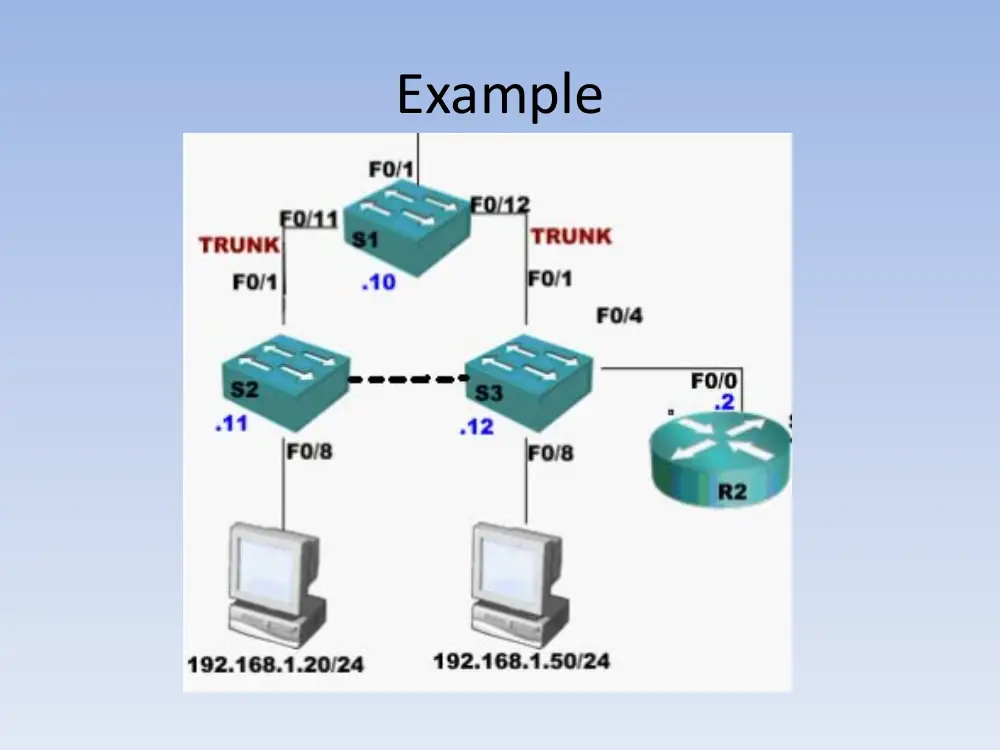

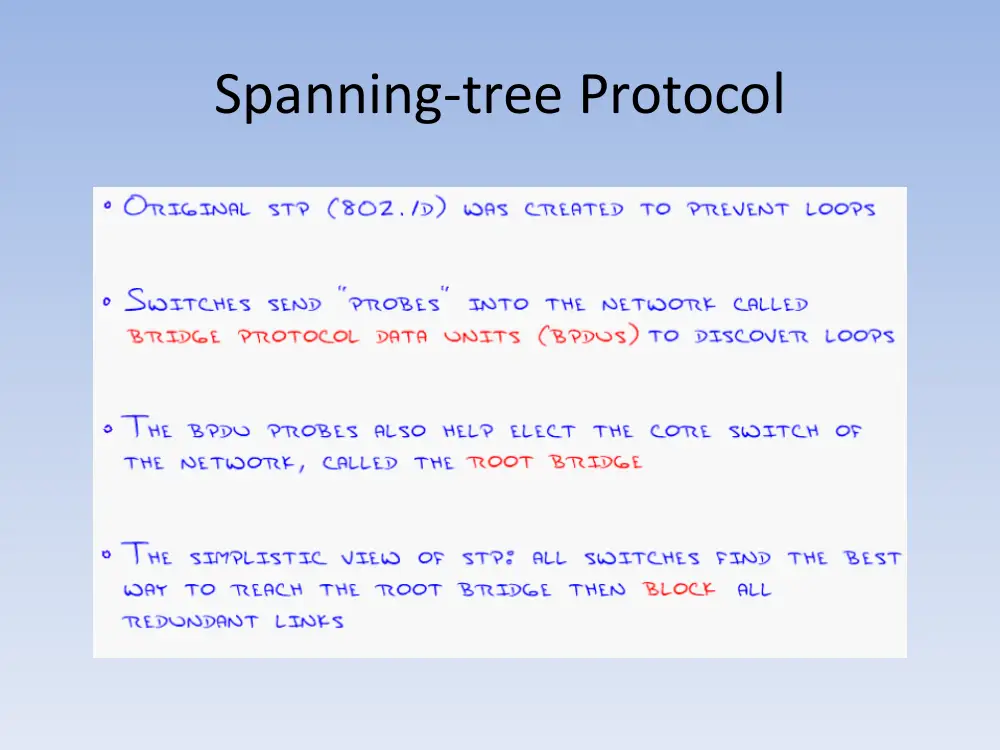

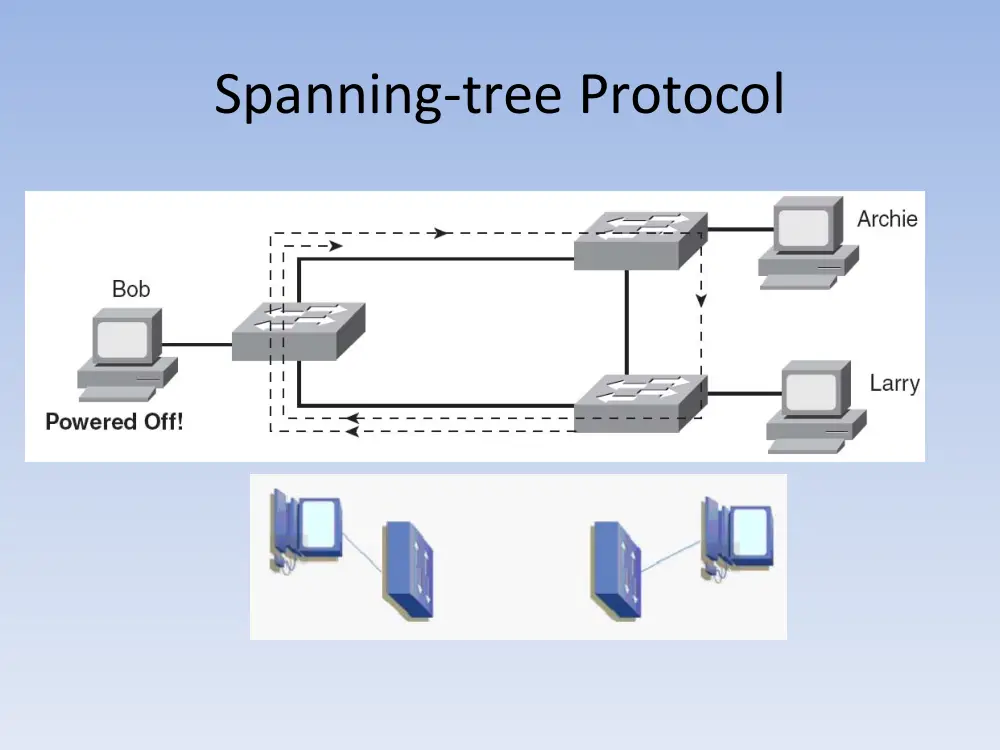

Switching Part 2 Spanning‐tree Protocol Spanning‐tree Protocol Spanning‐tree Protocol Spanning‐tree Protocol Spanning‐tree Protocol Spanning‐tree Protocol Example Example Spanning‐tree Protocol • How to make Sw‐1 the root switch ? • Spanning‐tree vlan 1 root primary • (sets priority = 24577) • Or Spanning‐tree vlan 1 priority    0‐ 61440 increments of 4096 • BPDU/Root guard definition Spanning‐tree Protocol Spanning‐tree Protocol • To skip this long process, for Pcs, meaning for ports attached to Pcs Printers … we do the command : • Spanning‐tree portfast • To skip this long process between Switches, : PVST+ or RSTP Rapid Spanning‐tree Protocol • RSTP   802.1w new standard , if you want to implement it you should implement RSTP or R PVSTP, you should change all the network. • What RSTP does is remember the blocked ports which now are called alternate ports, so you don’t need 50 seconds anymore to get back to a backup port… Rapid Spanning‐tree Protocol
